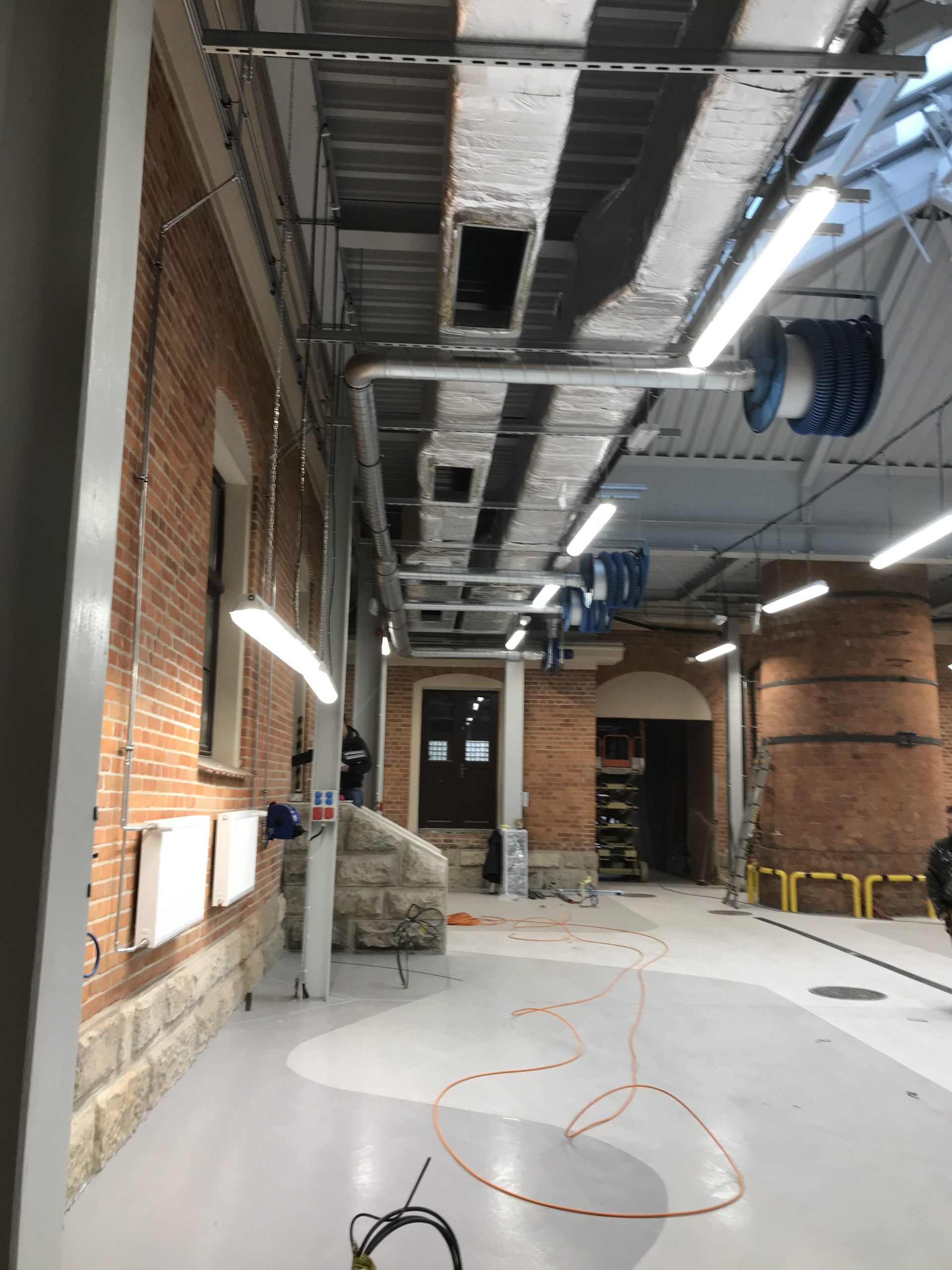

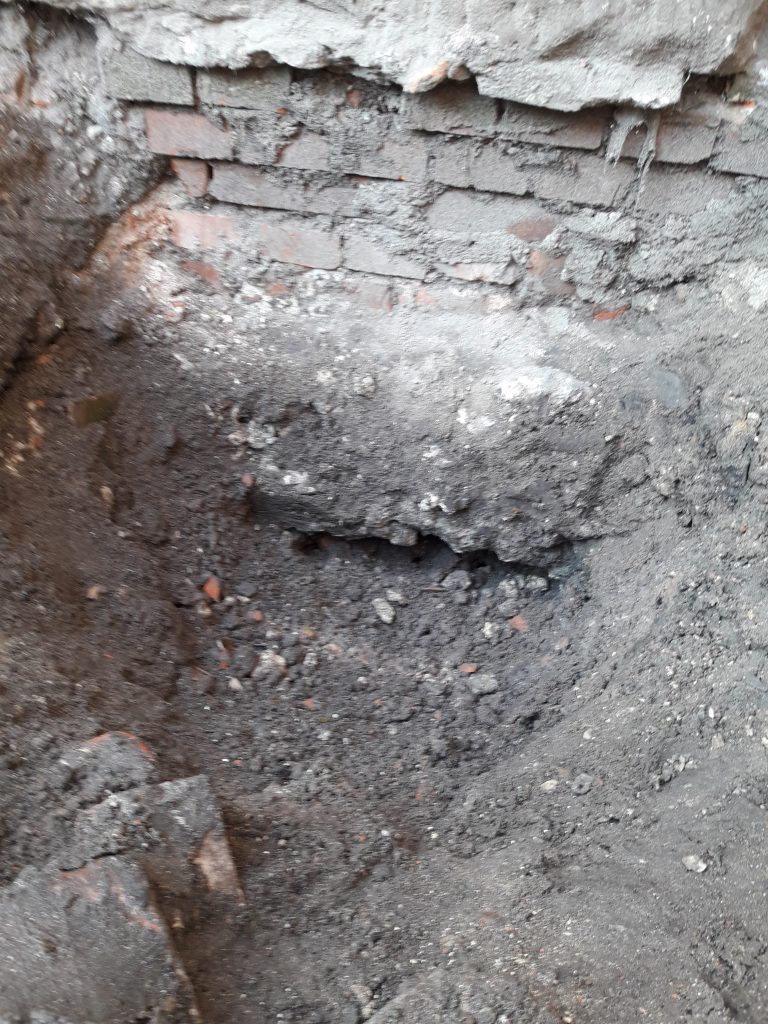

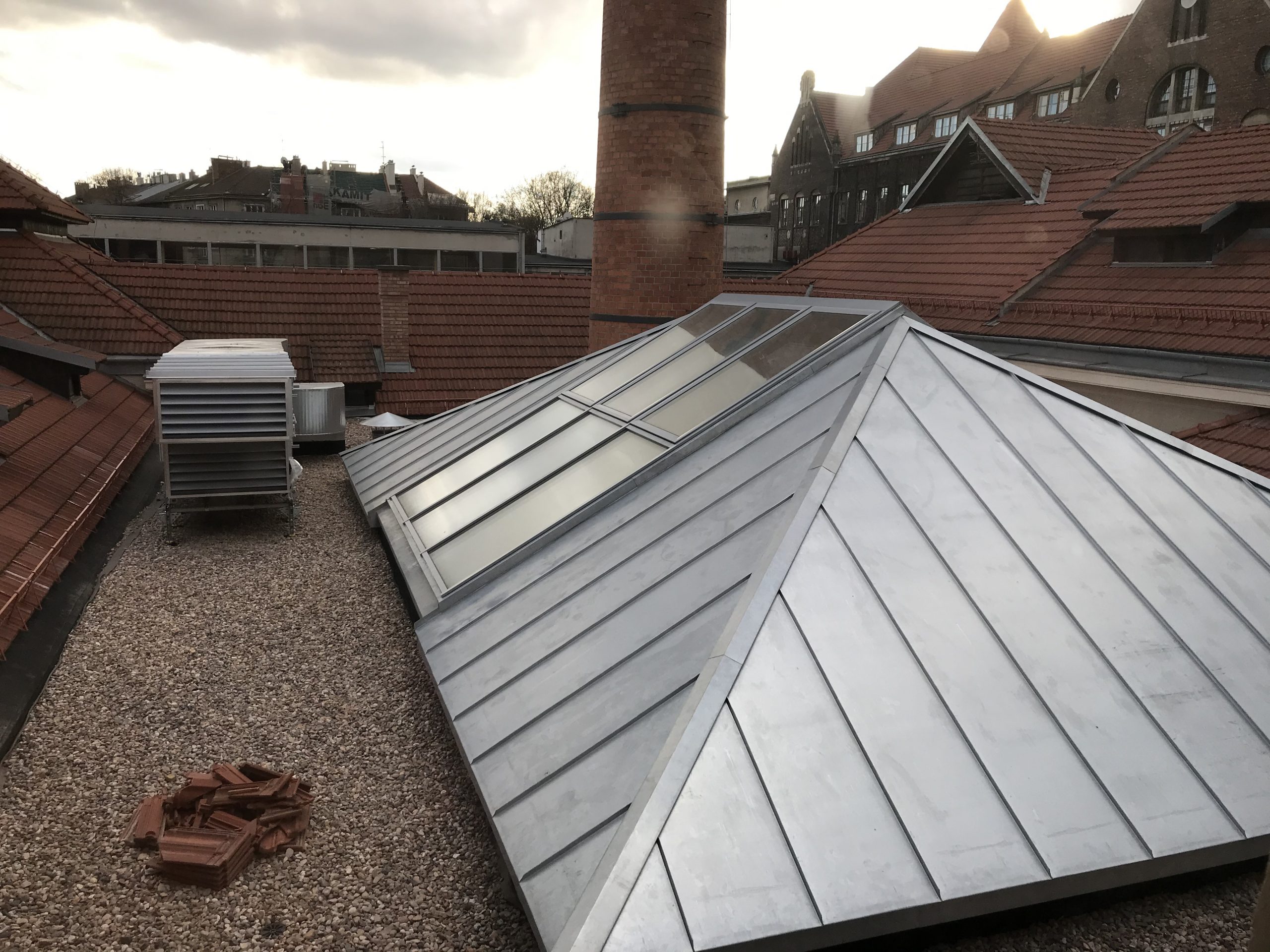

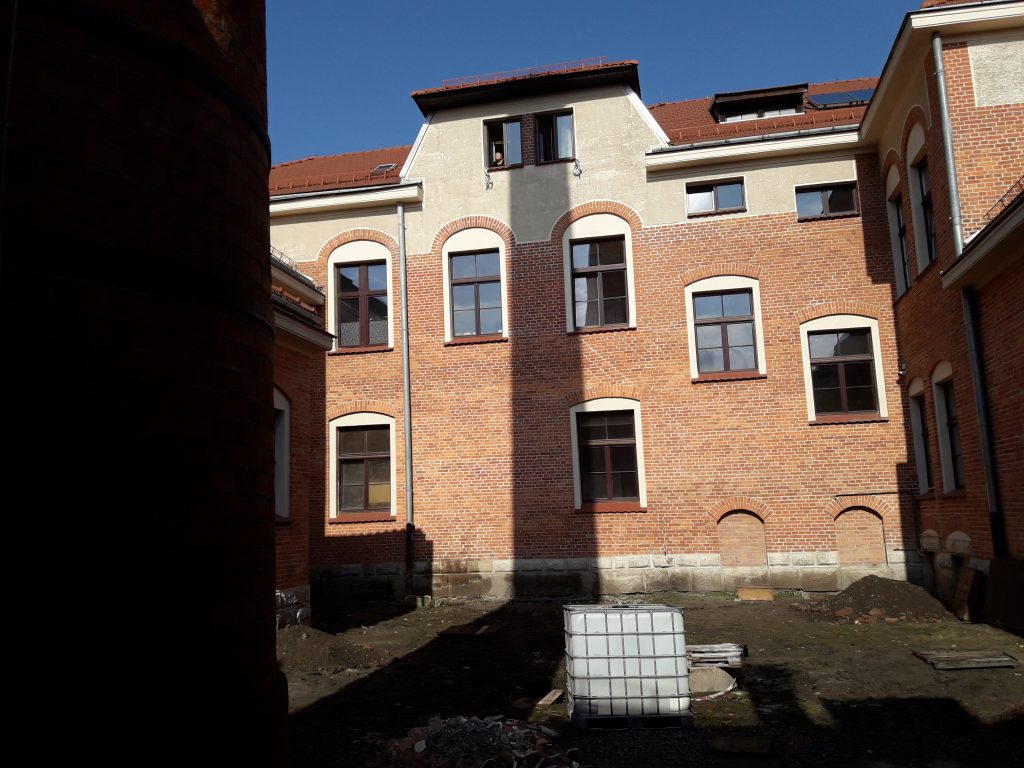

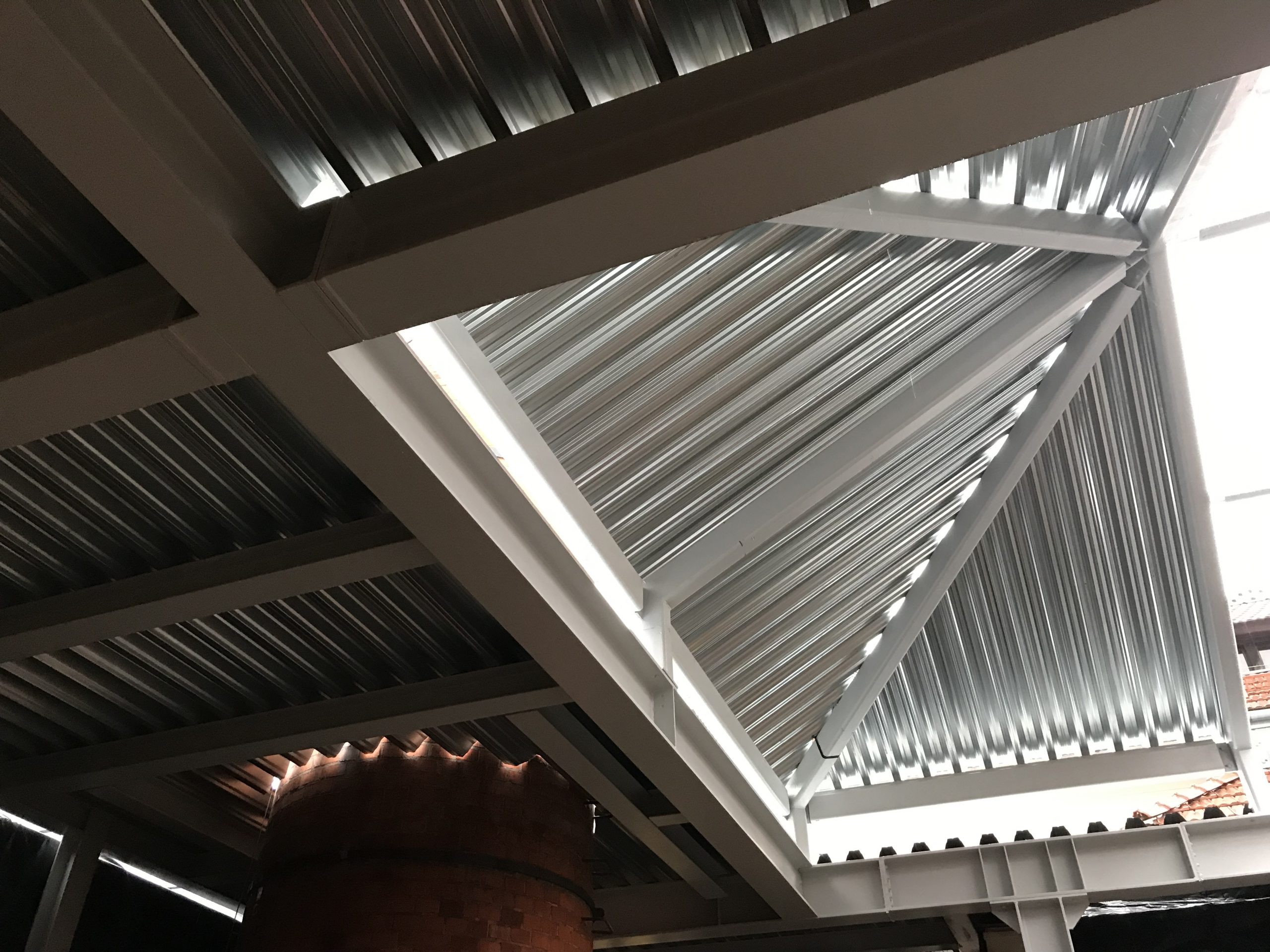

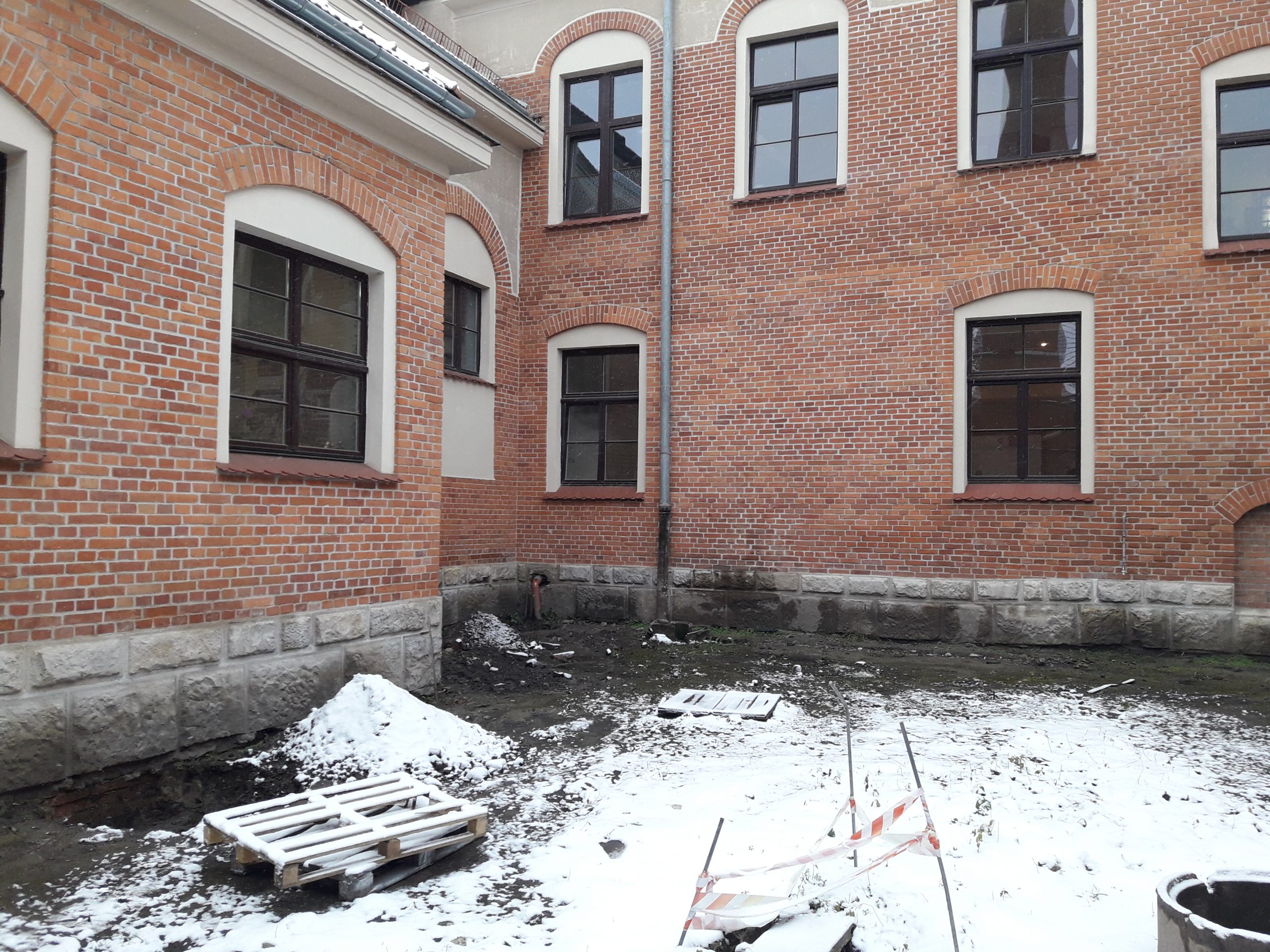

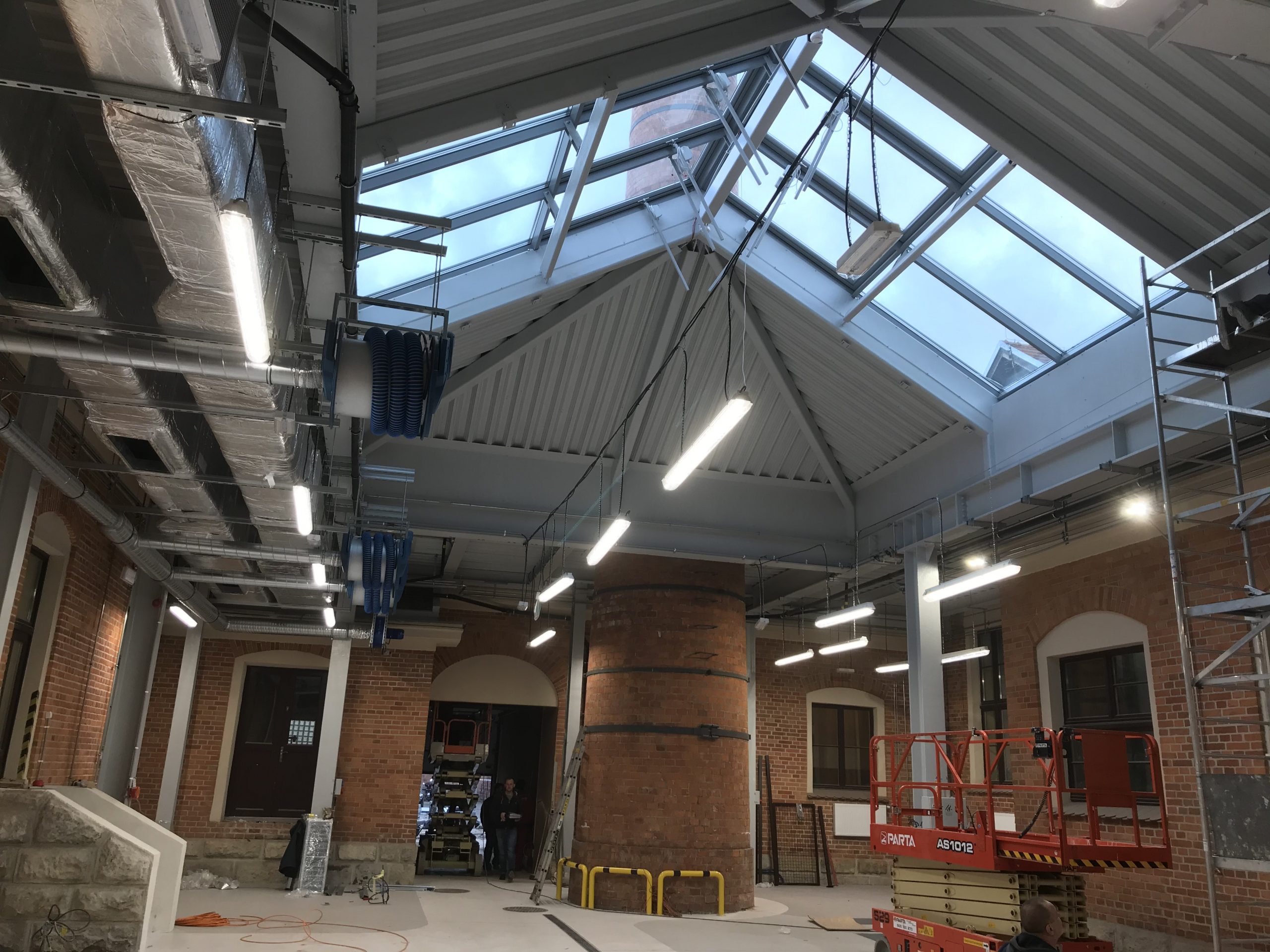

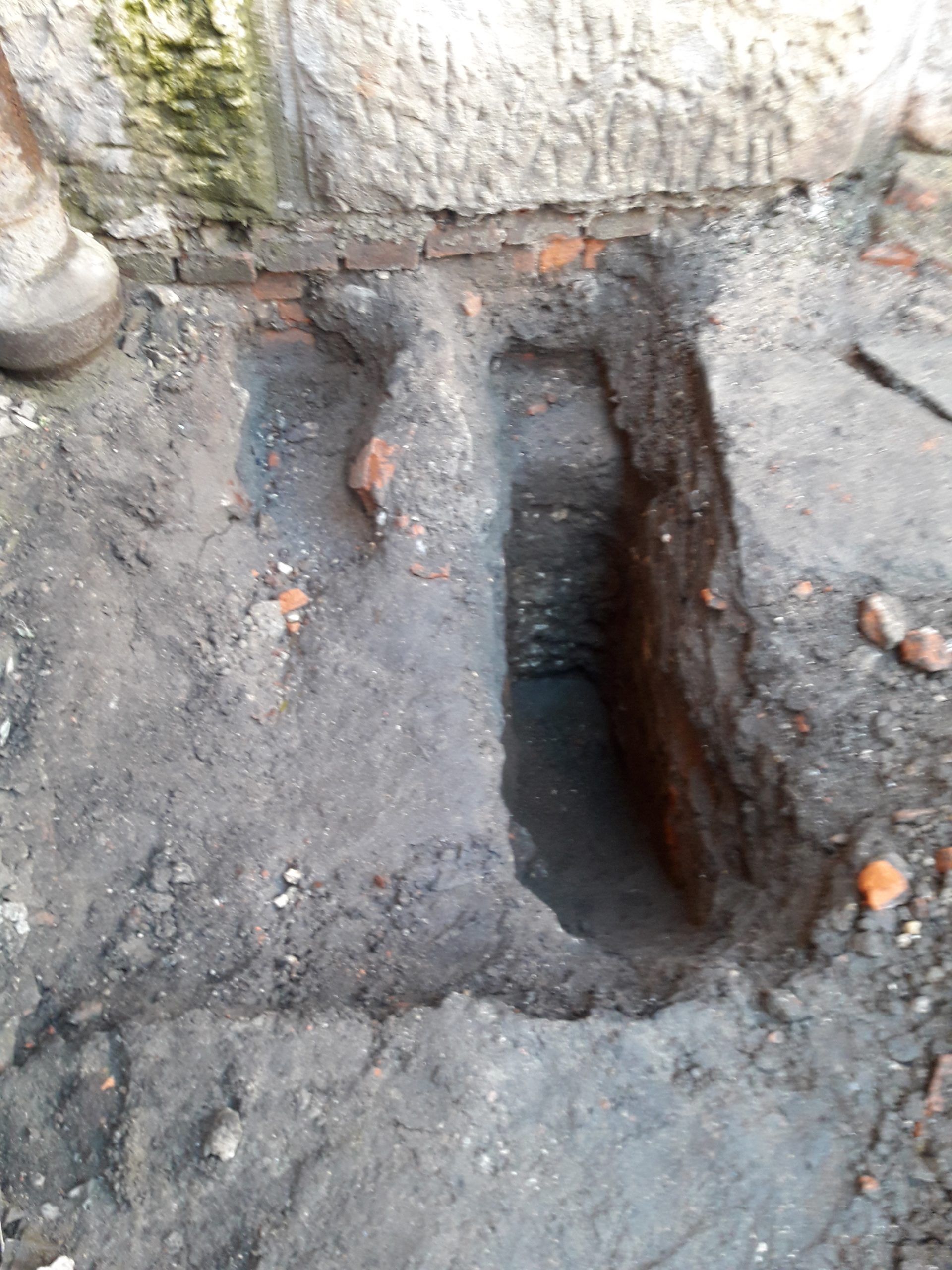

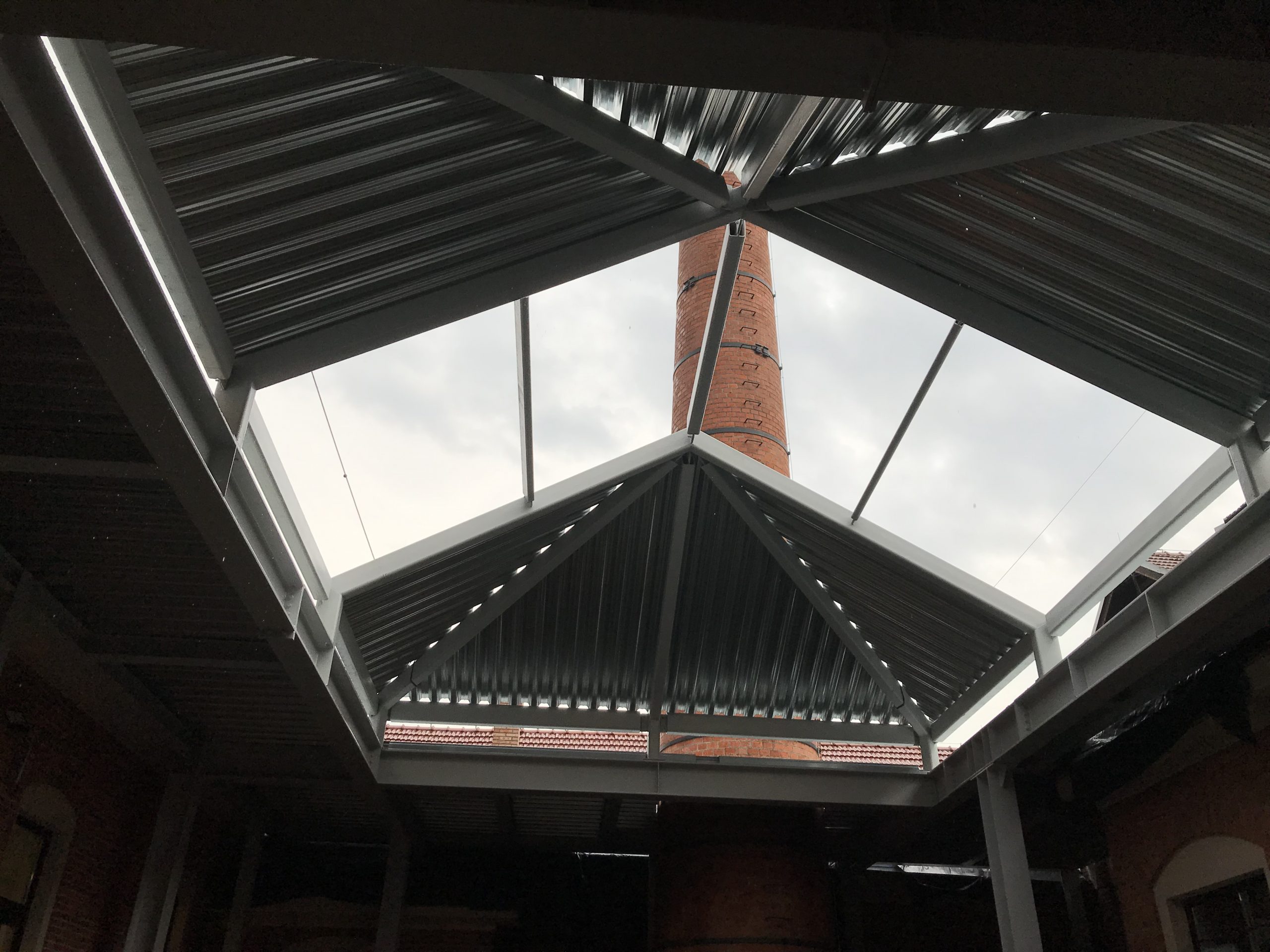

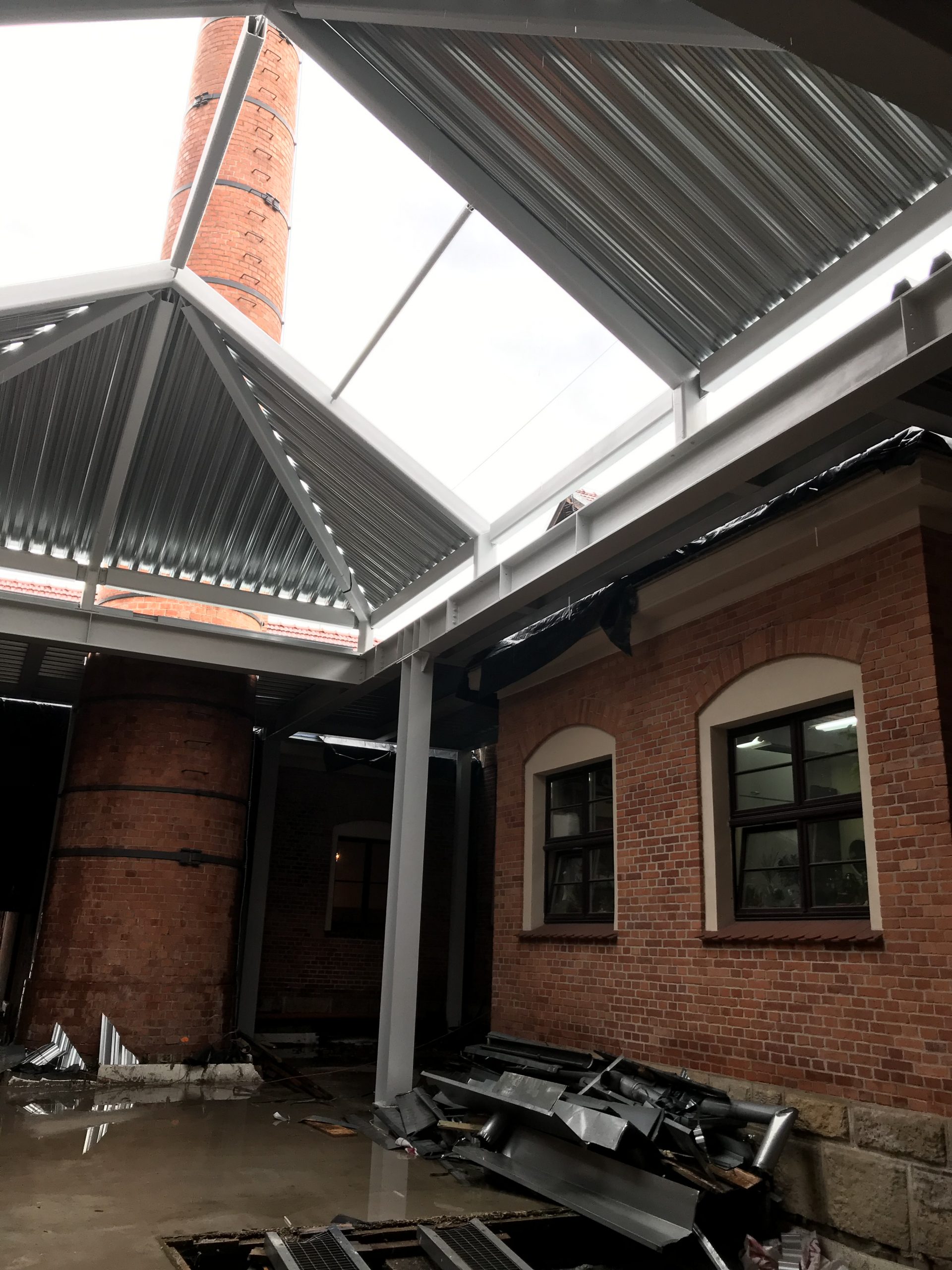

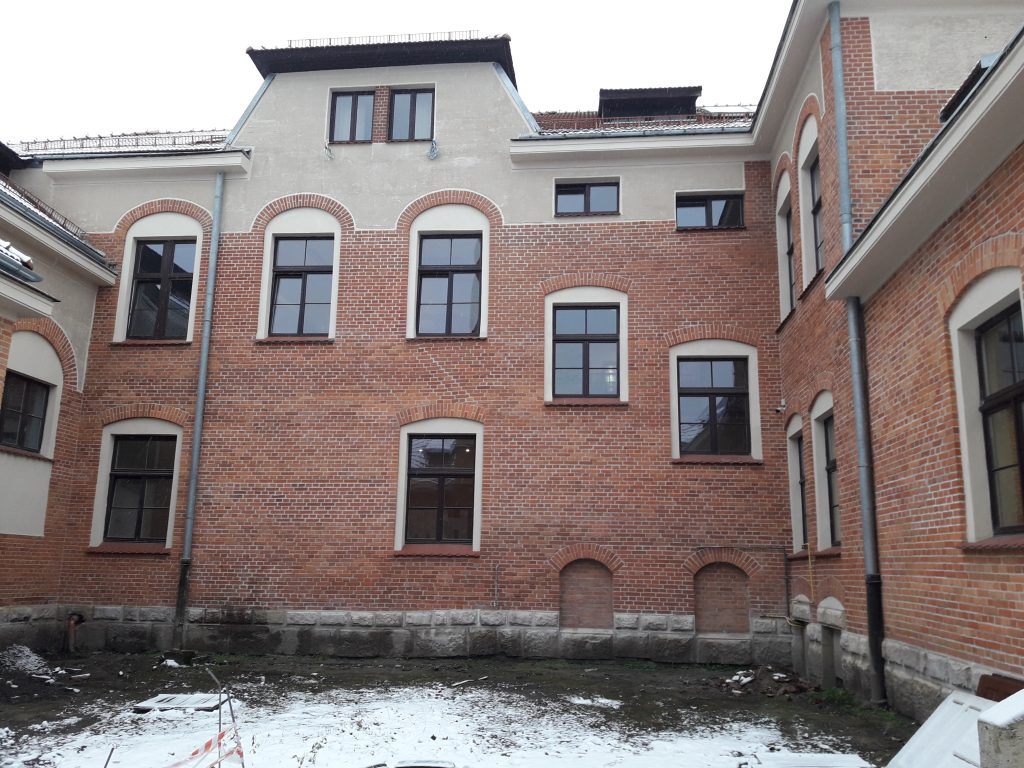

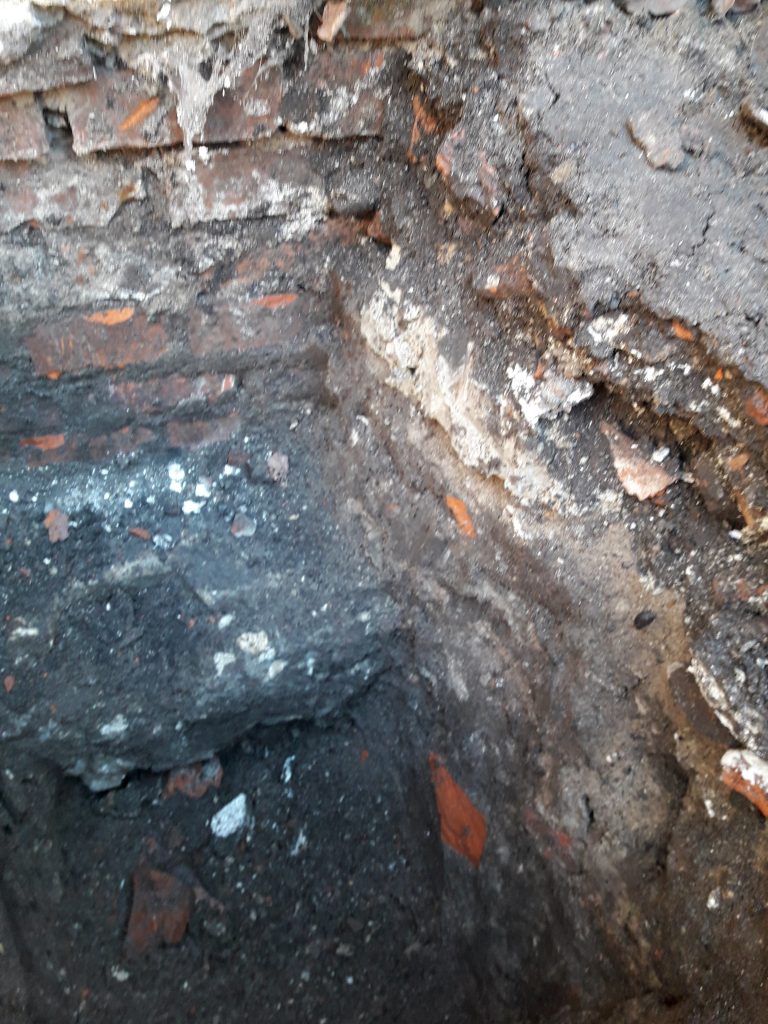

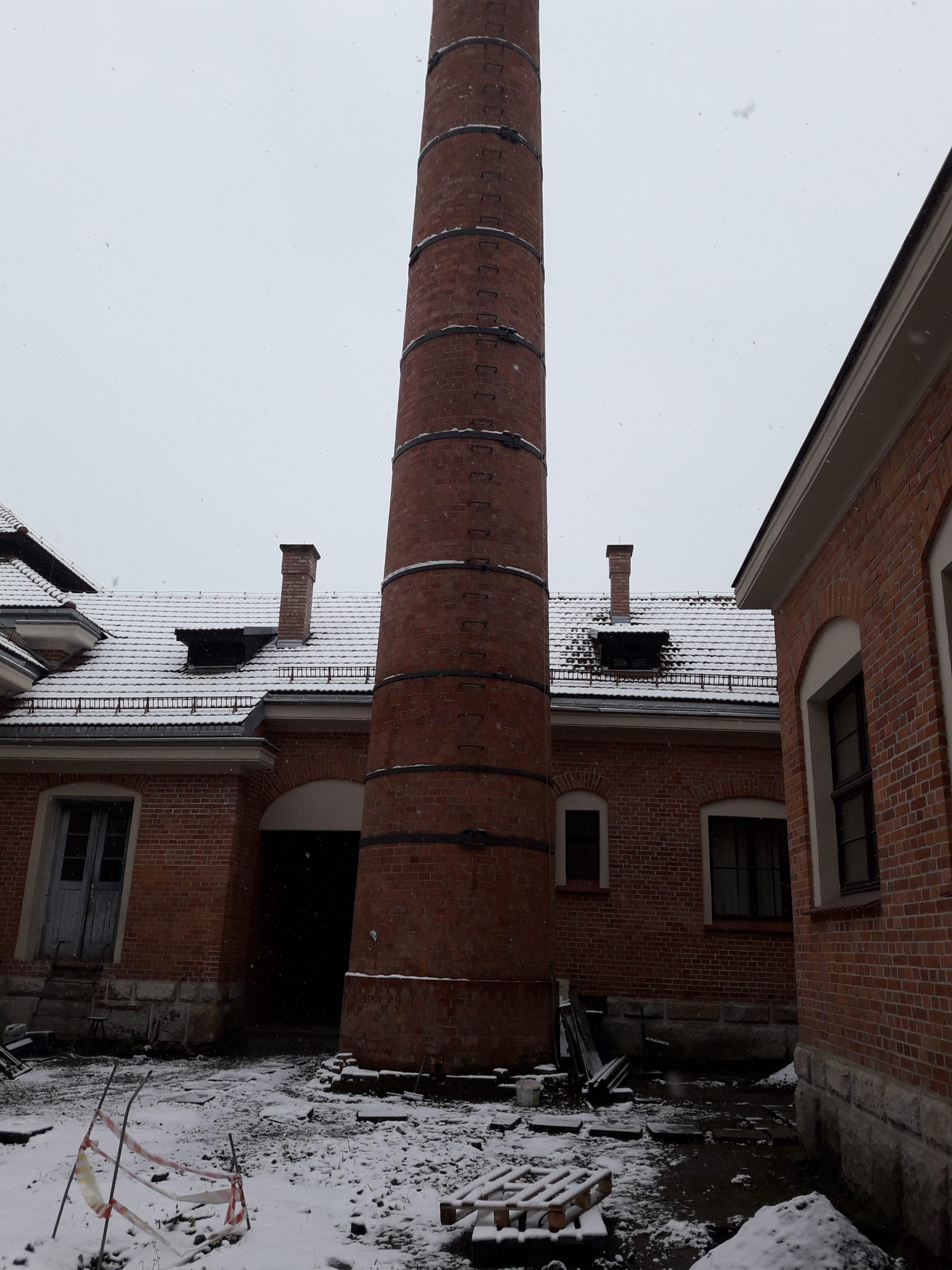

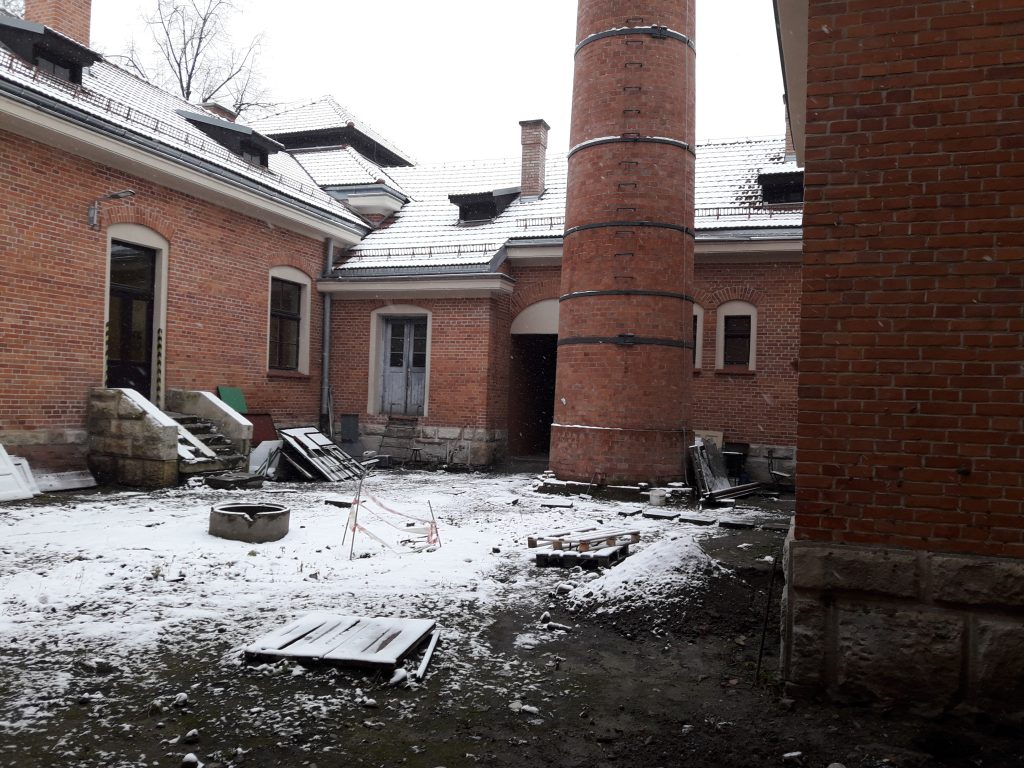

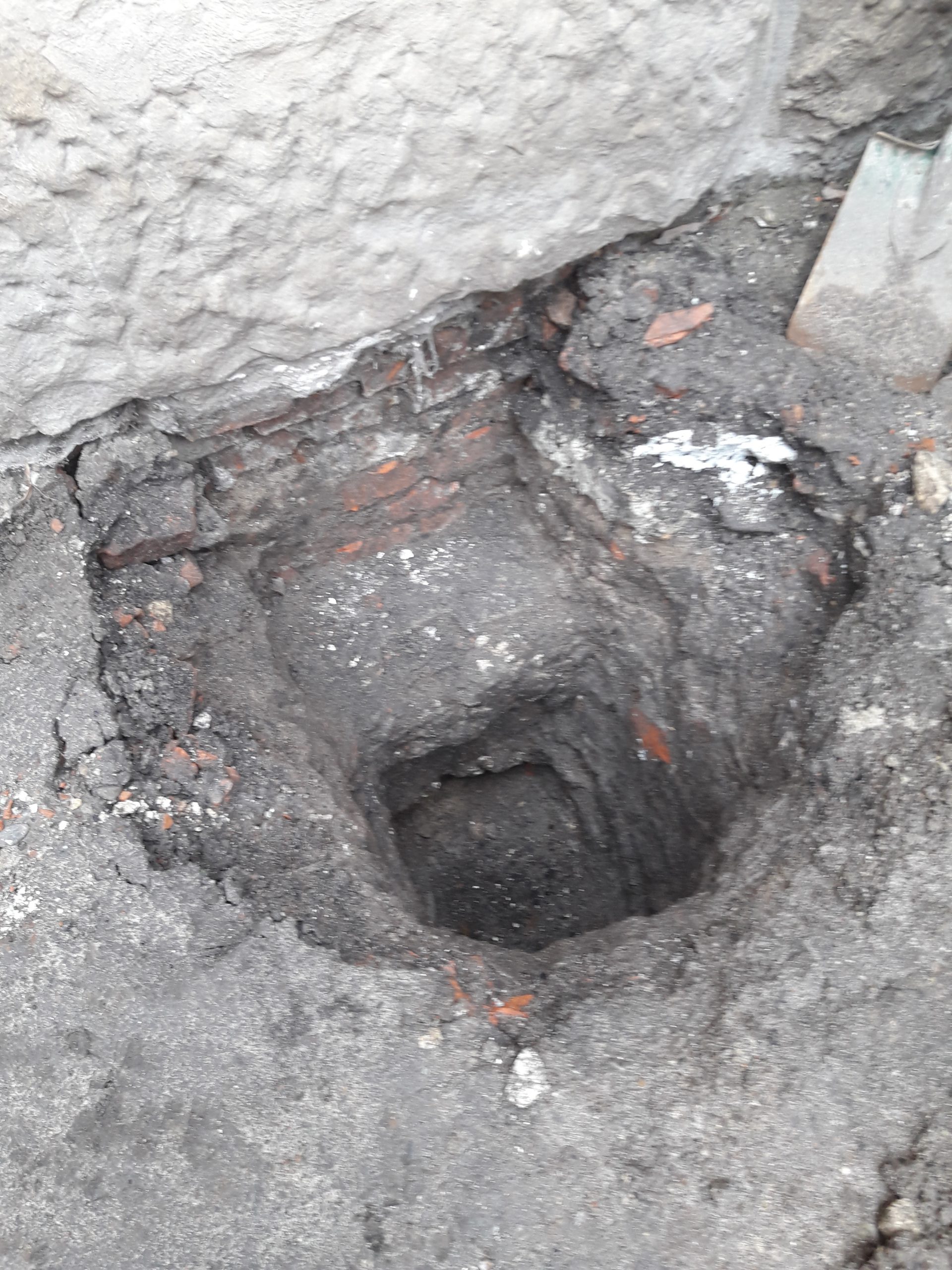

Cel jaki przed nami postawiono to zadaszenie przestrzeni podwórza wewnętrznego w kompleksie budynków Centrum Kształcenia Zawodowego zlokalizowanego przy ulicy Krupniczej 42a w Krakowie. Do najważniejszych wymagań należało wykonanie konstrukcji nośnej eliminując podparcia pośrednie w postaci słupów wewnętrznych, które nie pozwoliłyby na właściwe zagospodarowanie i otwarcie przestrzeni. Ze względu na to rozpiętości maksymalne ram stalowych sięgały ponad 14 metrów. Rozwiązania konstrukcyjne utrudniał fakt zalegania warstwy nasypów niebudowlanych o miąższości dochodzącej do 3 m poniżej istniejącego poziomu podwórza, a także otaczająca, zabytkowa zabudowa. Z tego względu konstrukcję zadaszenia istniejącego podwórza wewnętrznego w budynku Centrum Kształcenia Praktycznego zaprojektowano jako stalową słupowo – ryglową. Rozmieszczenie słupów wynikało ze względów architektonicznych. Konstrukcję nośną stanowi układ ram stalowych wykonanych z kształtowników gorącowalcowanych o przekroju HEB oraz HEA. W centralnej części zadaszenia zlokalizowany jest dach czterospadowy ze świetlikiem. Pozostałe strefy przekryte są dachem płaskim. Układ ram uzupełniony został licznymi belkami stężającymi. Pokrycie zadaszenia przewidziano w postaci blachy trapezowej T153 o grubości 1,25 mm wykonanej ze stali S350GD w przypadku dachu płaskiego oraz T80 grubości 0,80 mm wykonanej ze stali S320GD w przypadku dachu czterospadowego. Konstrukcja stalowa została zaprojektowana w całości jako niezależna, oddylatowana od ścian ograniczających podwórze oraz istniejącego komina. Płyta posadzki została zaprojektowana jako żelbetowa, monolityczna o grubości 30 cm i stanowi jednocześnie konstrukcję wsporczą dla słupów stalowych. Płytę natomiast posadowiono na układzie ponad 100 mikropali zwieńczonych żelbetowym oczepem.
