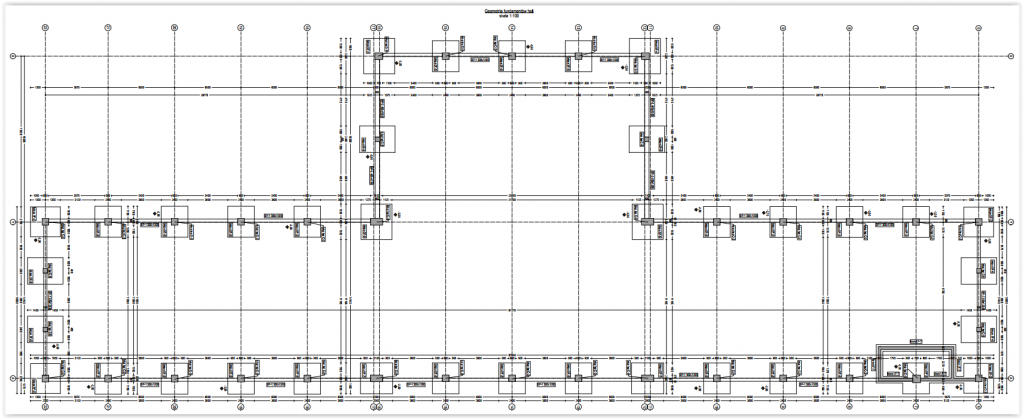

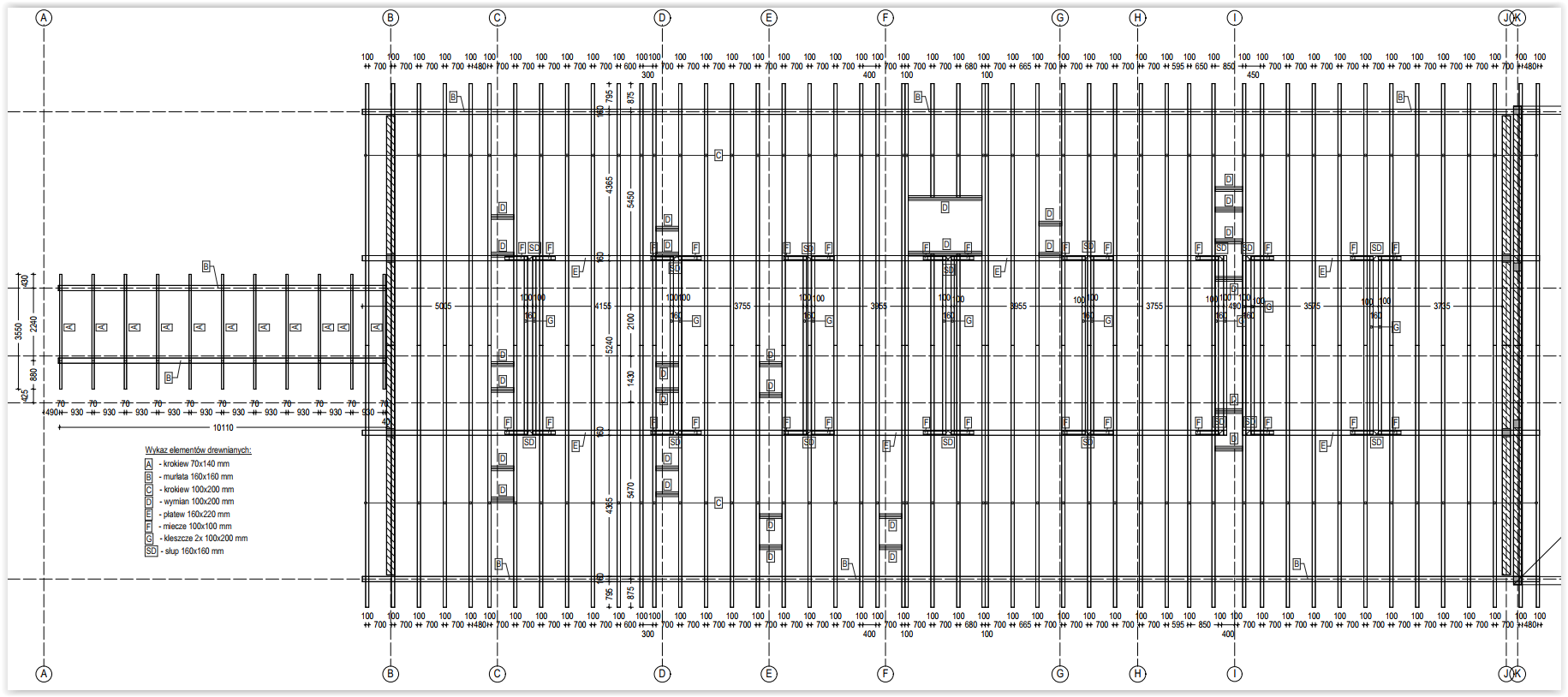

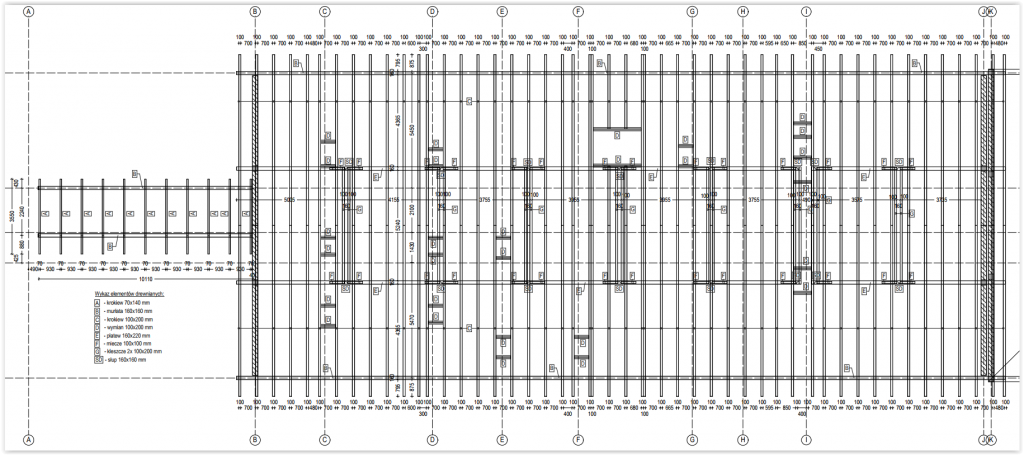

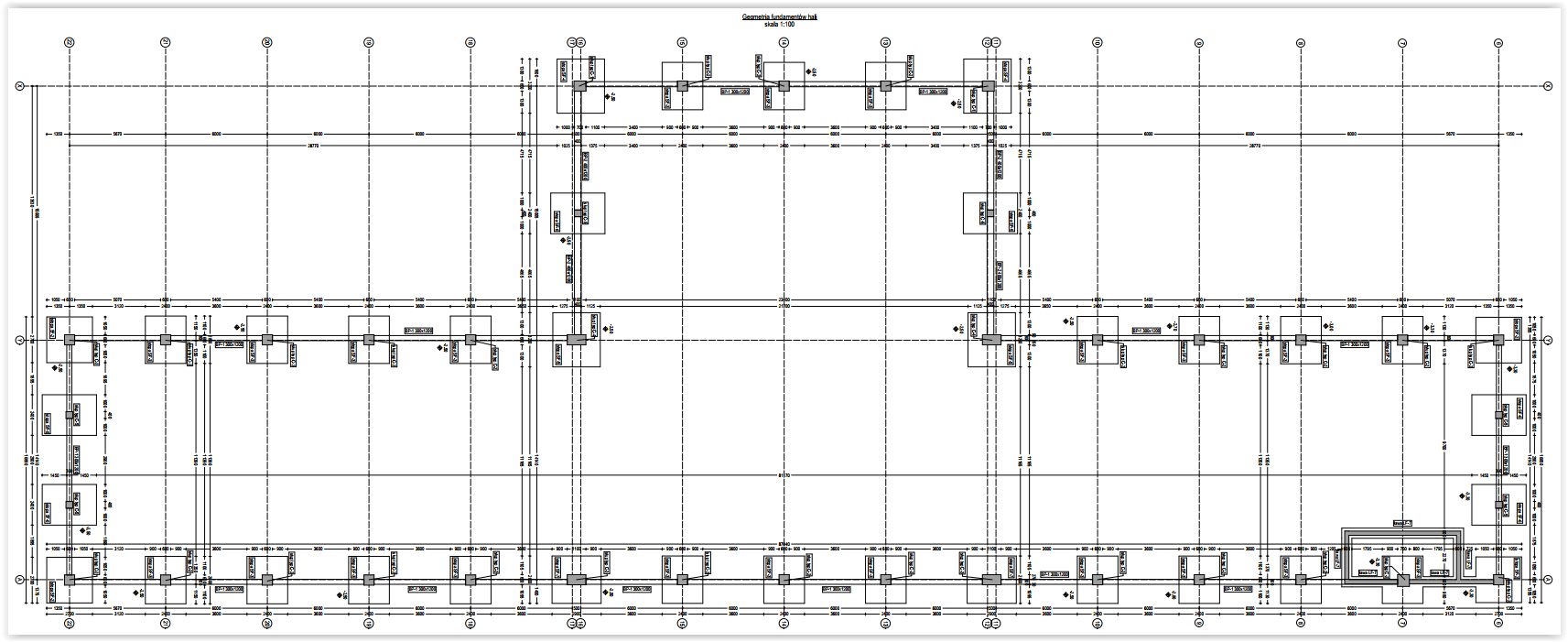

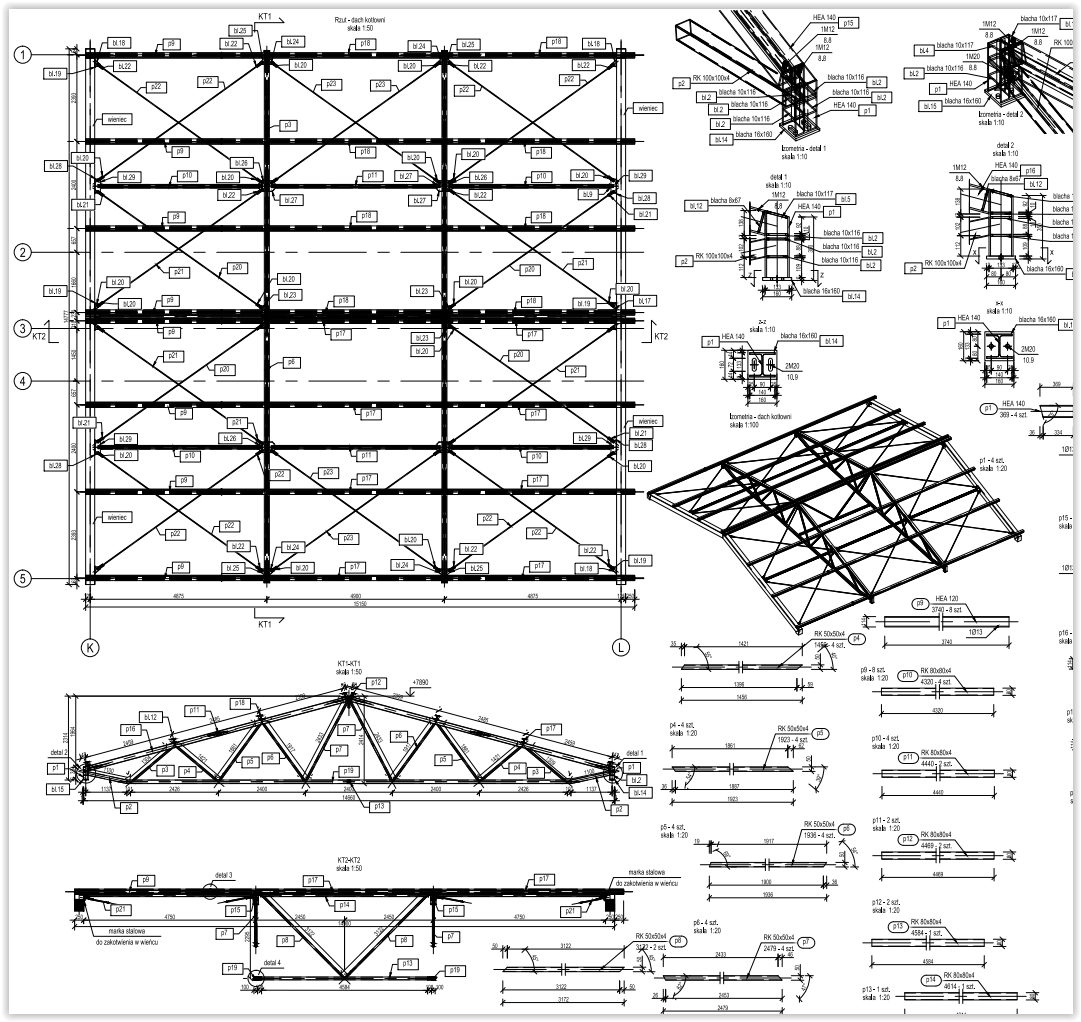

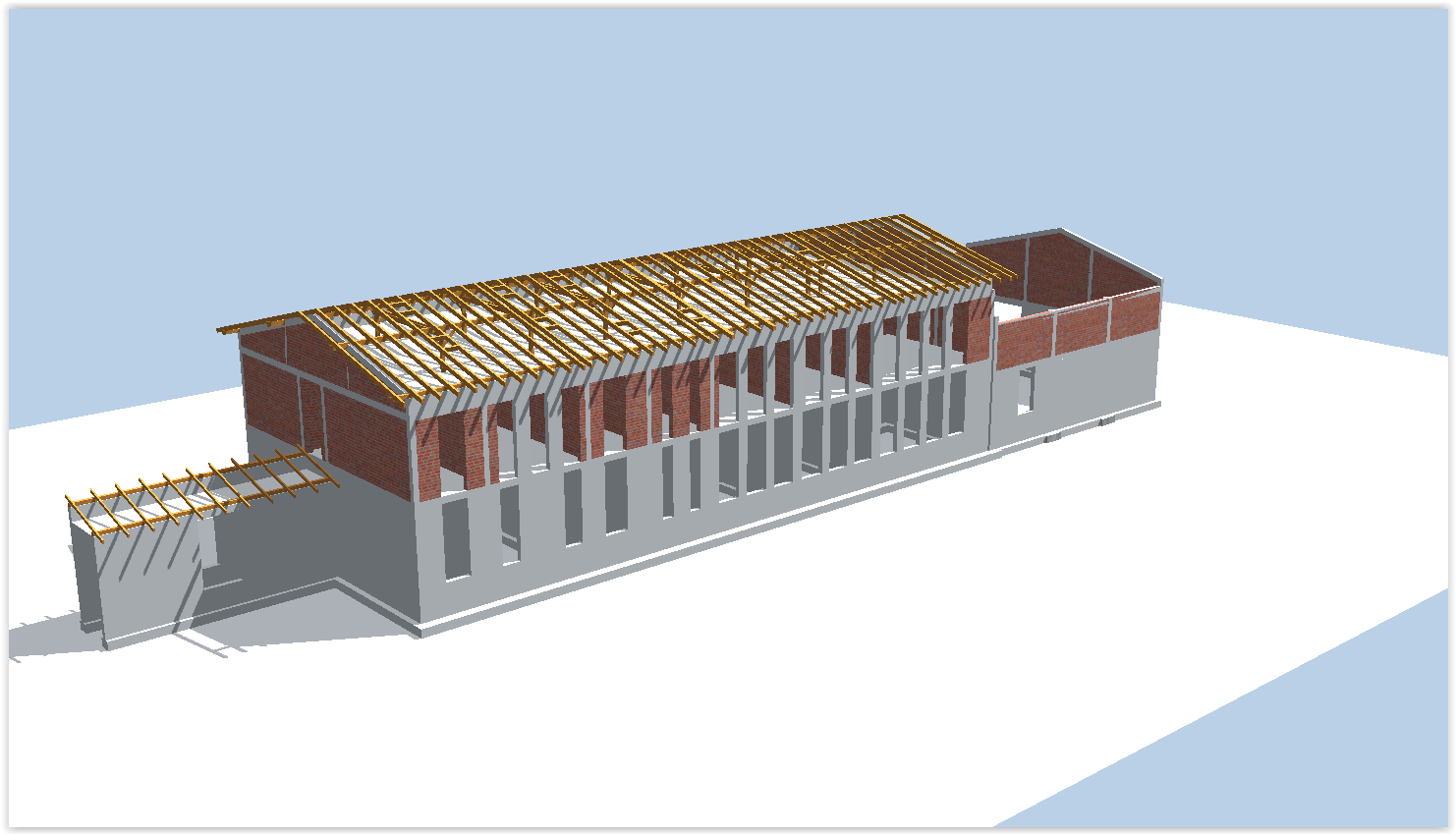

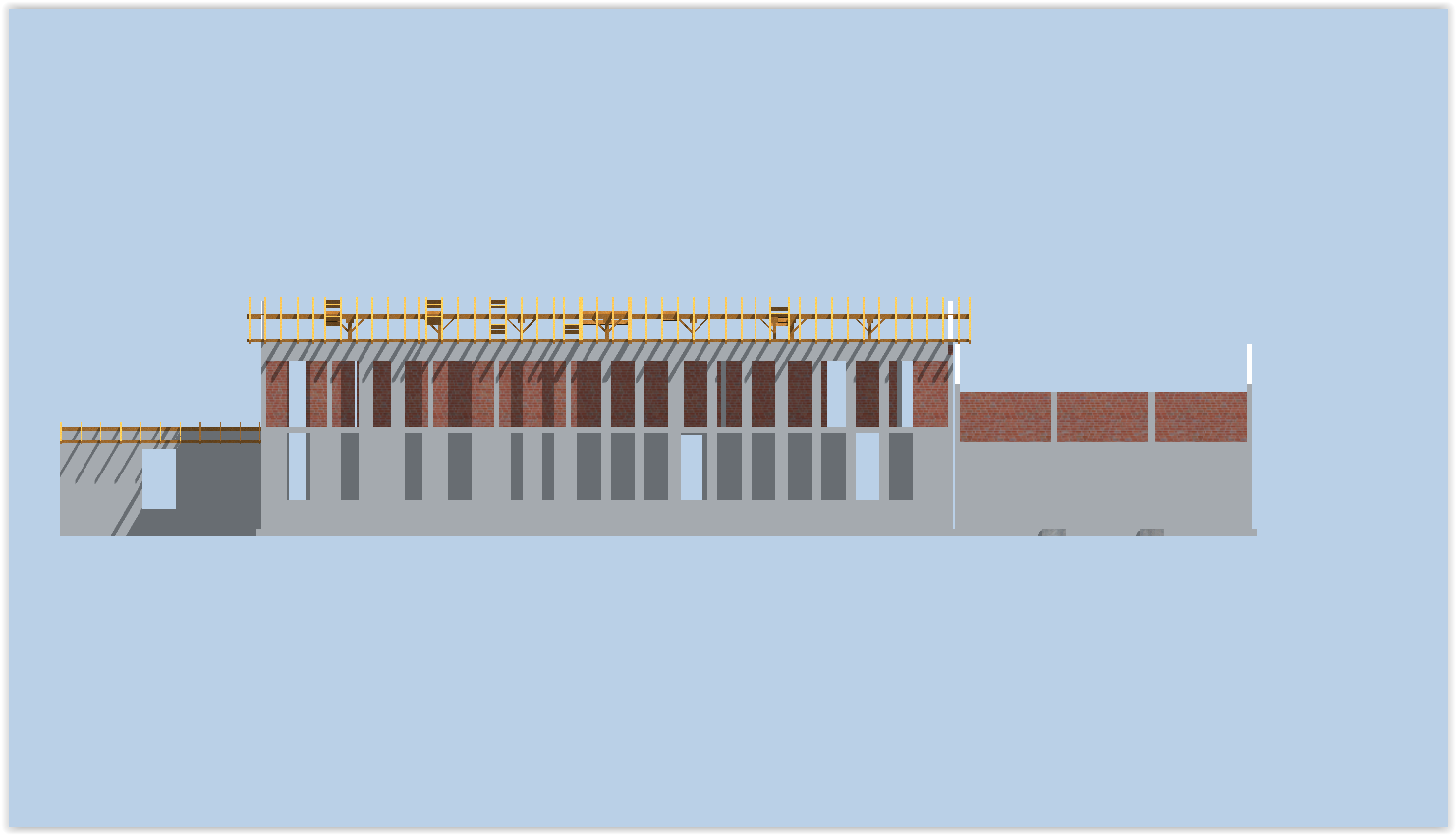

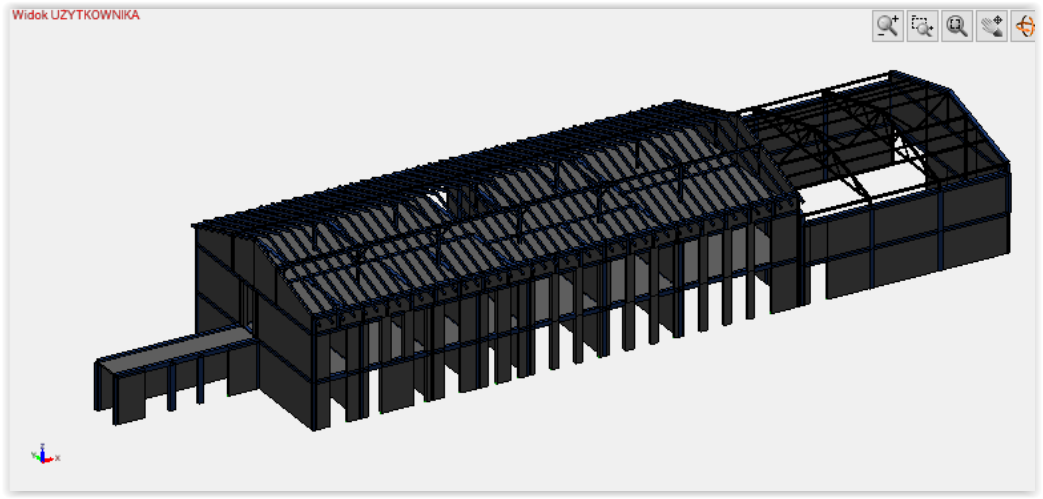

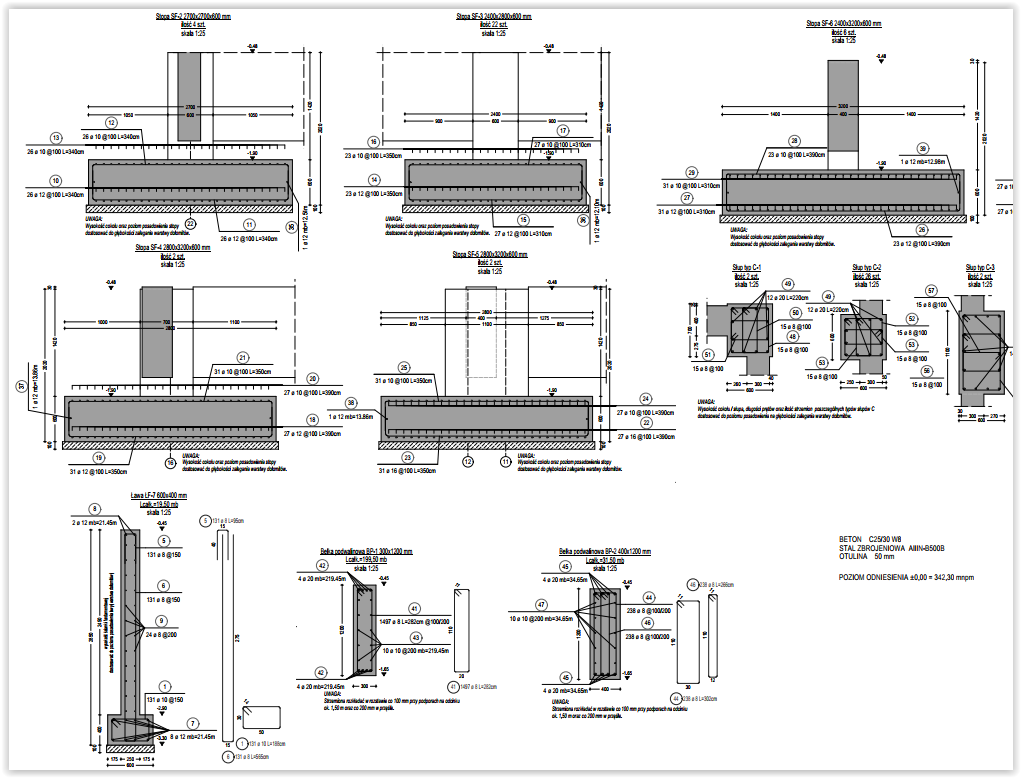

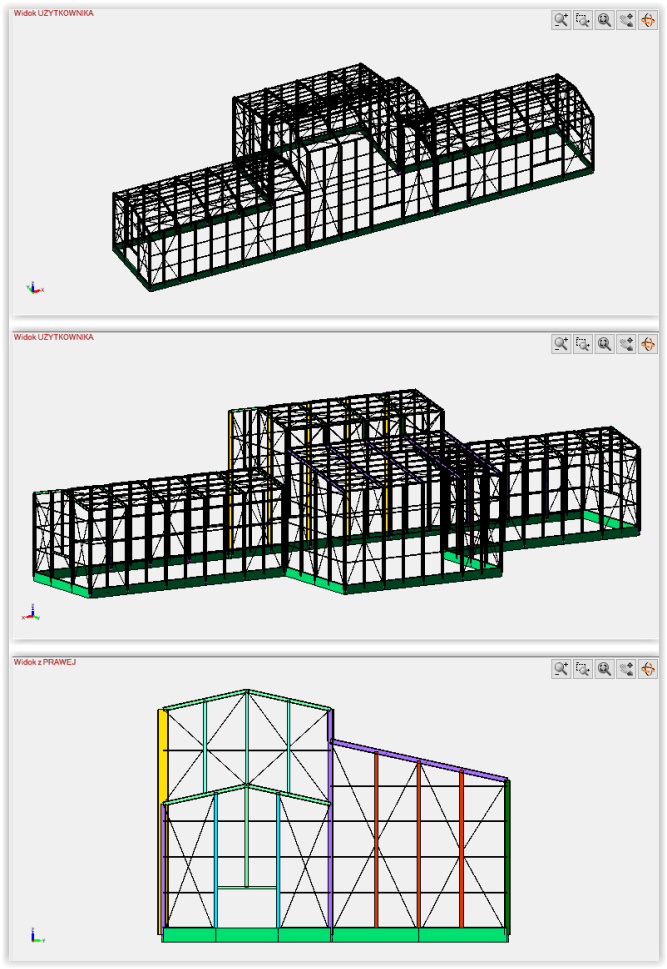

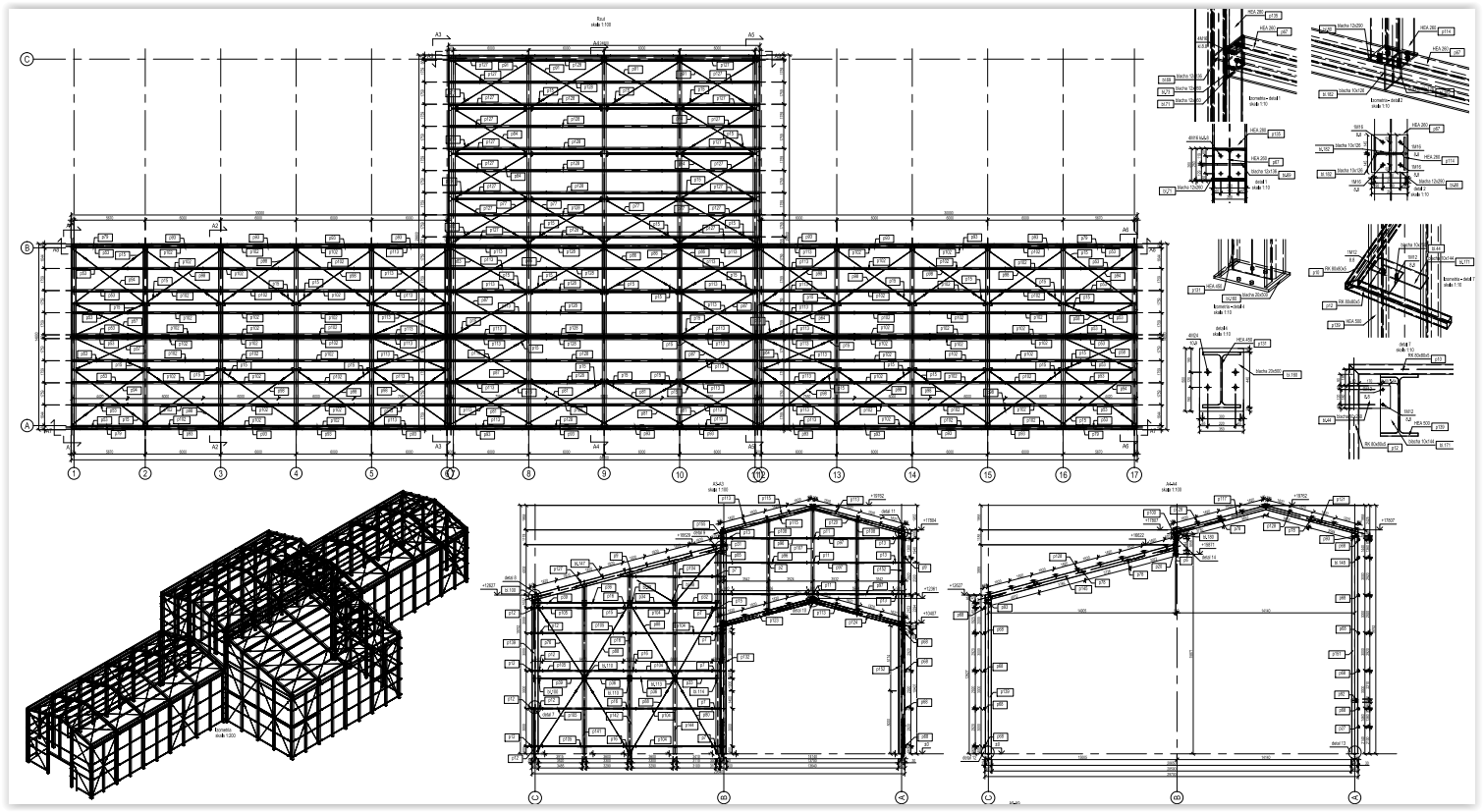

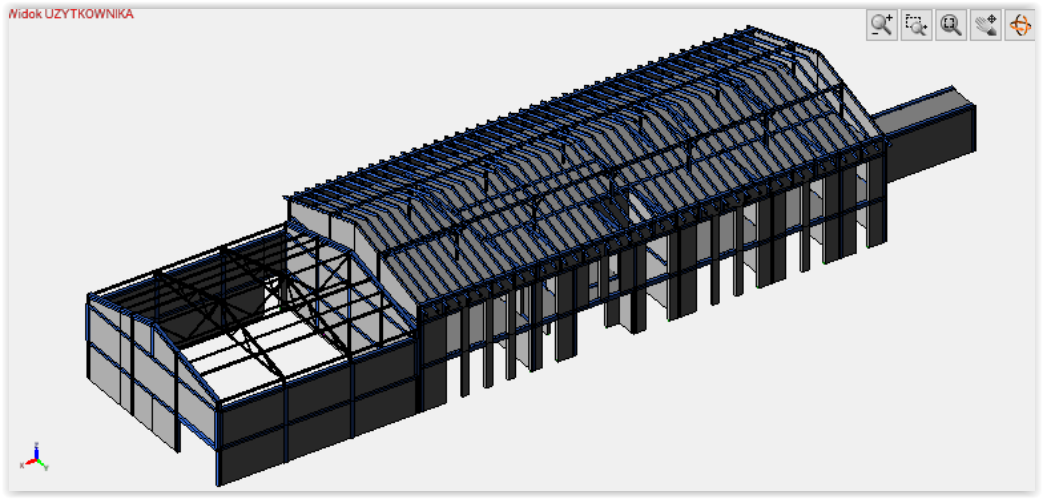

Projektujemy również hale stalowe oraz budynki administracyjno – biurowe. Jednymi z nich były obiekty służące wdrożeniu innowacyjnej technologii wytwarzania nawozów i dodatków paszowych oraz preparatów dedykowanych metodą odzysku. W skład budynków wchodziła hala o przeznaczeniu produkcyjno – magazynowym oraz budynek administracyjno – socjalny wraz z przewiązką łączącą oba obiekty. Układ konstrukcyjny budynku administracyjnego przyjęto głównie jako ścianowy. Ściany nośne zewnętrzne oraz wewnętrzne zaprojektowano jako murowane z pustaków ceramicznych. Lokalnie wprowadzono ściany / filary żelbetowe. Układ ścianowy uzupełniono belkami oraz trzpieniami żelbetowymi. Budynek złożony jest z części głównej o funkcji administracyjno – socjalnej oraz kotłowni zlokalizowanej po wschodniej stronie. Stropy nad parterem oraz I piętrem przewidziano w postaci żelbetowych płyt monolitycznych, wylewanych na budowie. Nad kotłownią konstrukcję zadaszenia przewidziano w postaci trójkątnej kratownicy stalowej wykonanej z elementów gorącowalcowanych. Nad pozostałą częścią budynku przewidziano więźbę drewnianą o konstrukcji płatwiowo – kleszczowej. Posadowienie w sposób bezpośredni w postaci żelbetowych ław i stóp fundamentowych. Hala produkcyjno – magazynowa natomiast to obiekt o układzie ram stalowych rozmieszczonych w rozstawie osiowym wynoszącym 6,0 m. Ramy zaprojektowano o węzłach sztywnych, zaś słupy wsparto na fundamentach w sposób przegubowy. Obiekt przewidziano o zróżnicowanej wysokości – boczne segmenty o wysokości maksymalnej wynoszącej ok. 12 m, segment środkowy natomiast o wysokości ok. 16 m oraz 20 m. Ramy główne zaprojektowano z kształtowników gorącowalcowanych o przekroju dwuteowym HEA oraz HEB. Pomiędzy ramami głównymi zaprojektowano słupy drugorzędne stanowiące konstrukcję wsporczą dla rygli ściennych oraz płyt warstwowych. Posadowienie bezpośrednie na żelbetowych stopach fundamentowych połączonych monolityczną, żelbetową belką podwalinową, na której wsparto słupy drugorzędne. Całość dokumentacji konstrukcyjnej wraz ze zbrojeniem poszczególnych elementów oraz detalami połączeń opracowaliśmy w modelu przestrzennym.
